英国abi-2400电路板故障检测仪
  • 英国abi-2400电路板故障检测仪

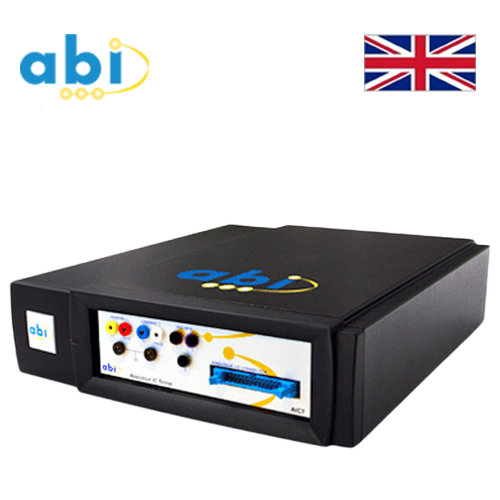

英国abi-2400电路板故障检测仪

英国abi-2400电路板故障检测仪abi-2500的简化版。主要具备非加电V-I 曲线测试技术,适合测试对电路板上多种类型的模拟和数字器件进行在线维修测试。
产品型号: abi-2400
产品品牌: 英国abi

英国abi-2400电路板故障检测仪产品组成:

1.软件配置:

1)具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能)

2)*记录多种测试信息。软件可将标准电路板上测量到的V-I和V-T曲线图都存储记录到测试程序中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作。

3)软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,大大提升了测试效率。

4)*中文、英文测试操作软件,提供免费软件的升级服务;

2.硬件配置:

1)24路模拟测试通道,2路探棒测试通道,2通道同步脉冲信号;

2)*系统可对多种器件进行端口测试:V-I、V-T、测试。V-I测试频率达到12kHz,非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。

3)具备24通道矩阵式V-I曲线测试模式, 可针对管脚间的阻抗曲线进行测试。


英国abi-2400电路板故障检测仪功能特点:

1. 可以对多种器件进行端口测试:VI、VT、IT测试;

2. 矩阵式V-I曲线测试模式, 可针对管脚间的阻抗曲线进行测试;

3.可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试;

4. 可进行光耦合器及继电器元器件的速度功能测试;

5. 曲线相似度百分比显示,曲线图形的放大与缩小(批量显示);

6. 测试频率高达到12kHz, 非常合适测试电感及高频电容器件;

7. 具备自动信号补偿功能, 可针对测试环境及夹具进行自校测试,防止测量信失真;

8. 简单的通过/失败显示,方便非专业人员使用;

9. 无需电路图;

10. 自动夹具定位功能。
