英国ABI电路板反求系统应用案例

使用英国ABI的电路板反求系统RE1024对电路板进行原理图反求,过程如下:

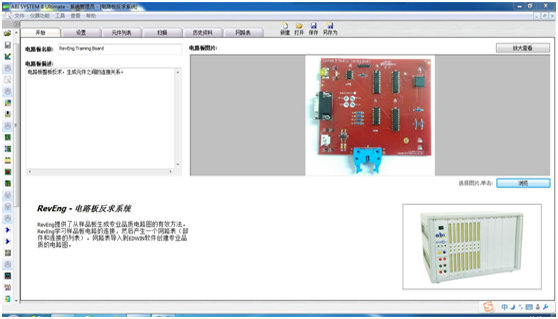

1.在SYSTEM8软件中录入电路板信息,如图:

SYSTEM8软件中录入电路板信息


电路板概况

2.设置测试需要的通道和电缆夹具,如图:

设置测试需要的通道和电缆夹具

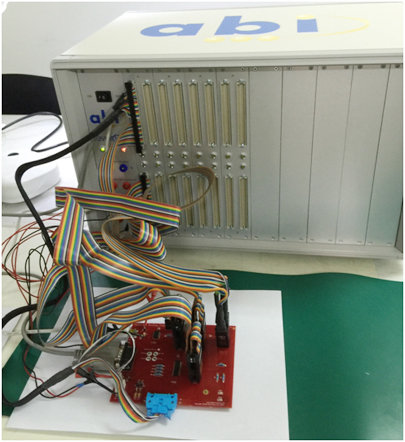

3.将被测电路板上的器件和测试点通过测试电缆夹具连接到仪器上,如图:

测试电缆夹具连接到仪器
